一、计算软件

本次分析采用ABAQUS通用有限元软件进行分析，经过有限元分析，可以得到该预制基础的受力机理，发现该基础的受力点；还可通过计算结果，得到各受力较大部位的轴力、剪力及弯矩，从而计算得到各部位所需配筋，最终得到较为合理的配筋方案。

二、模型分析概况

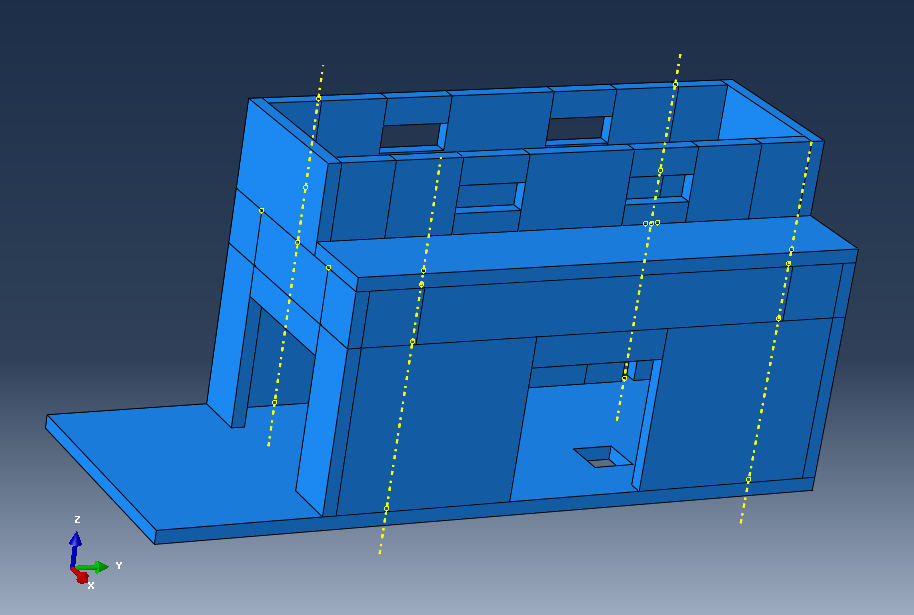

1. 整体模型

本次建模，采用C30混凝土，墙、板厚均为100mm厚。通过所提供的图纸，本次分析先进行了整体建模，如图（1）、图（2）所示。

图（1）

图（2）

2. 模块间接触面设置接触关系：

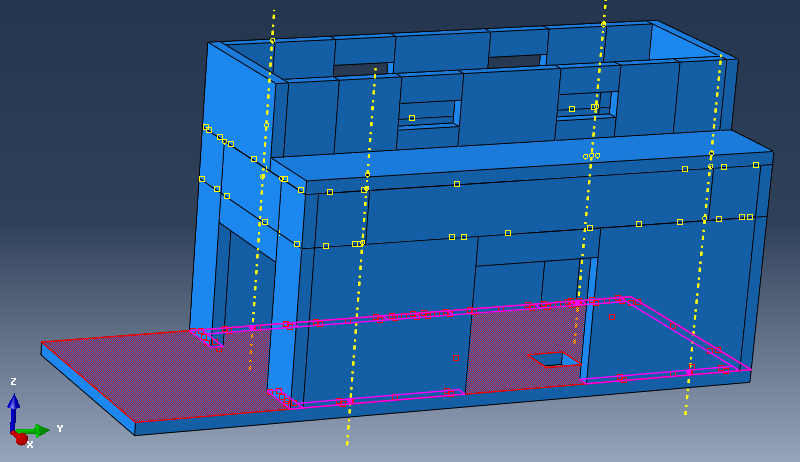

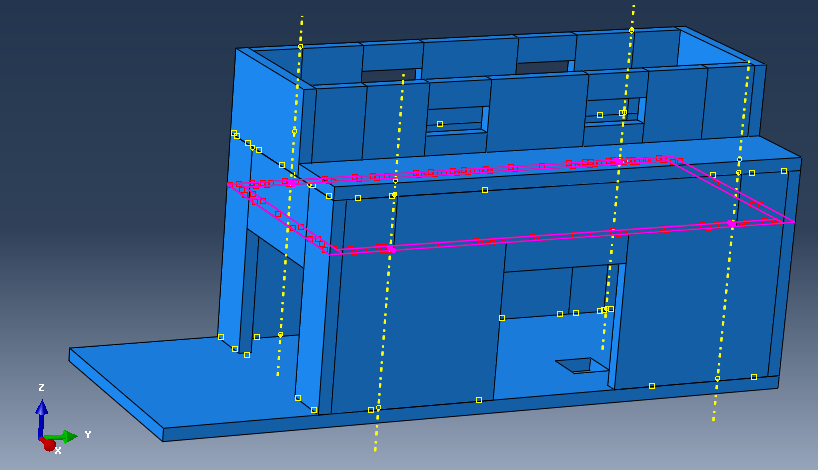

除预制构件连接件处设置为绑定约束外，其余均设置为硬接触，如图（2）-图（4）所示。

图（2）

图（3）

图（4）

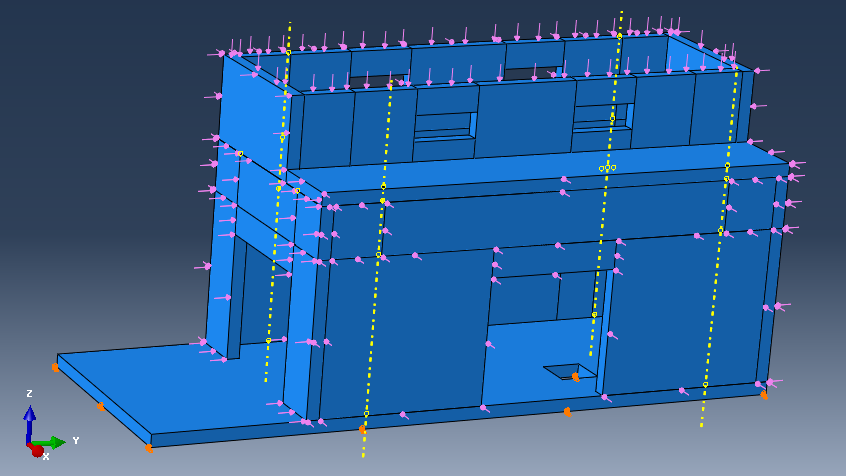

3. 施加荷载：

对所建模型施加地下水、土侧压以及上部设备对顶部预制构件的压力。

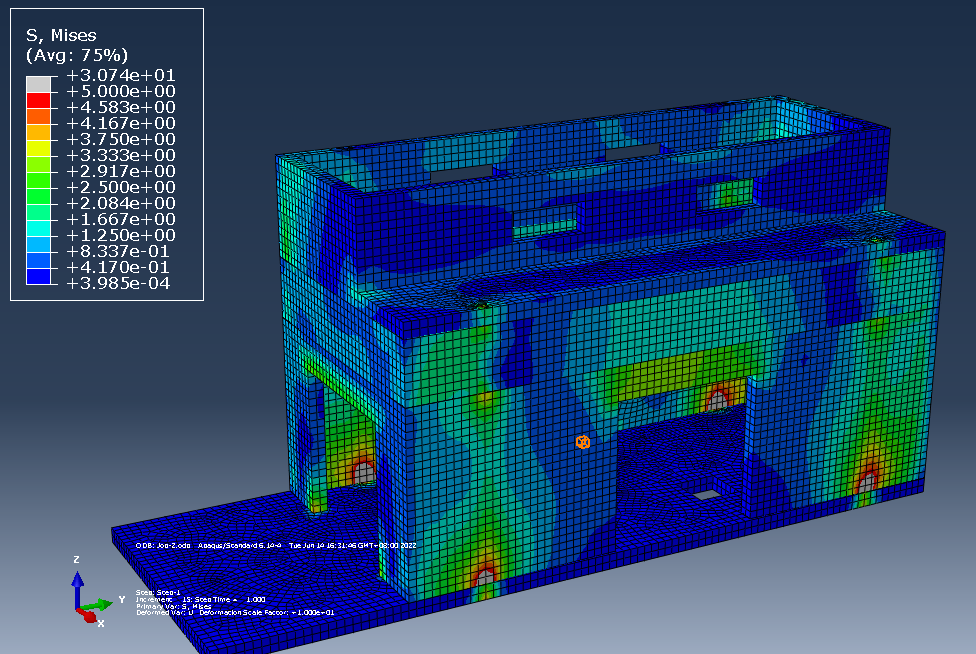

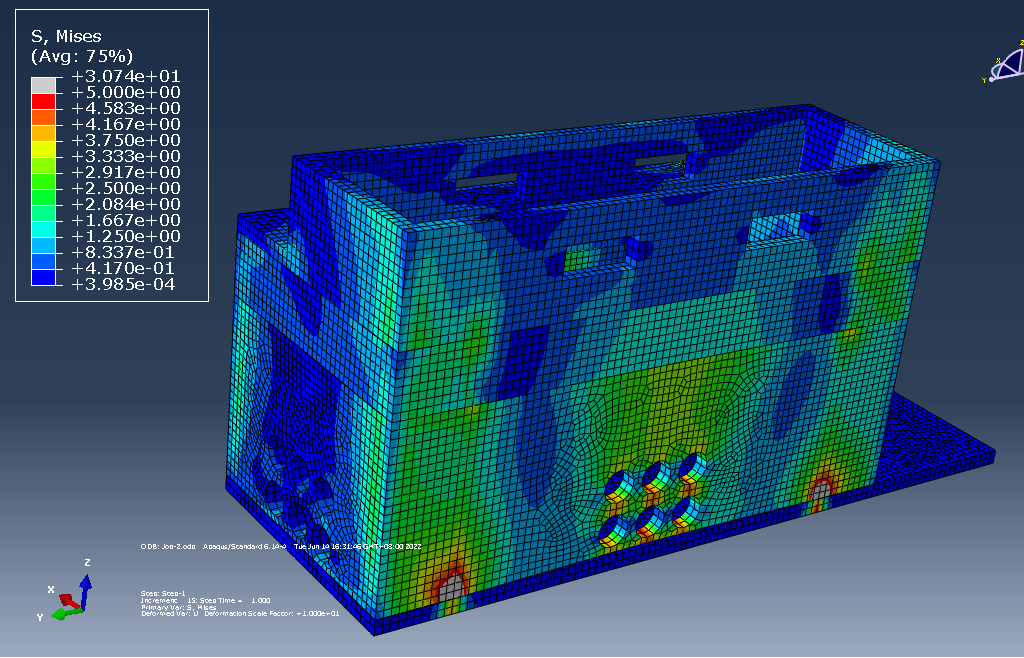

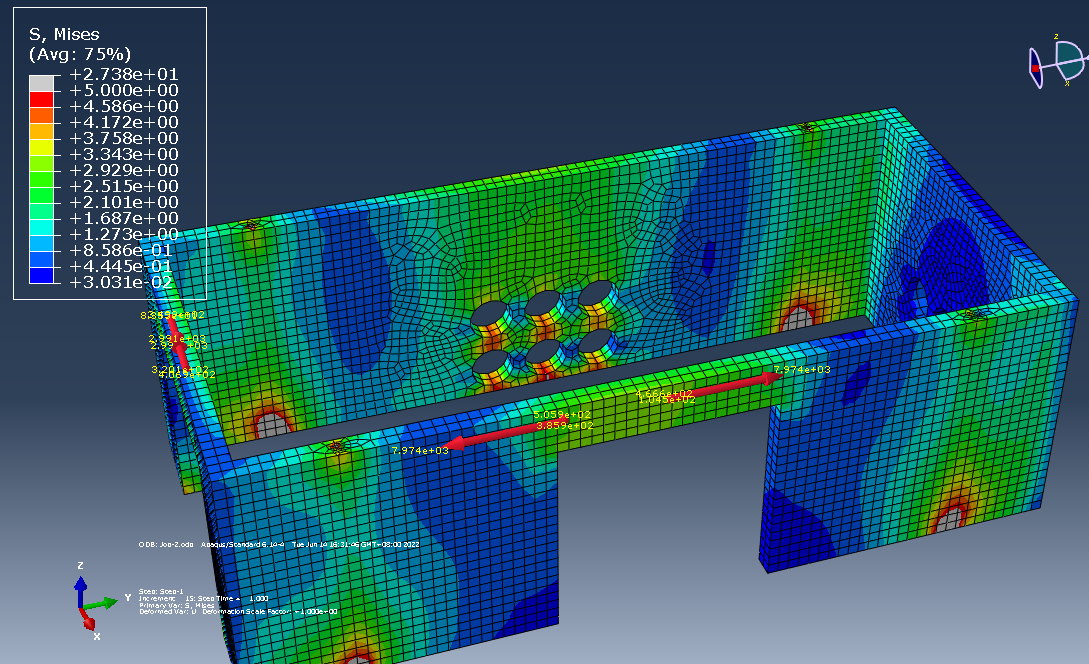

4. 应力云图：

图（1）

图（2）

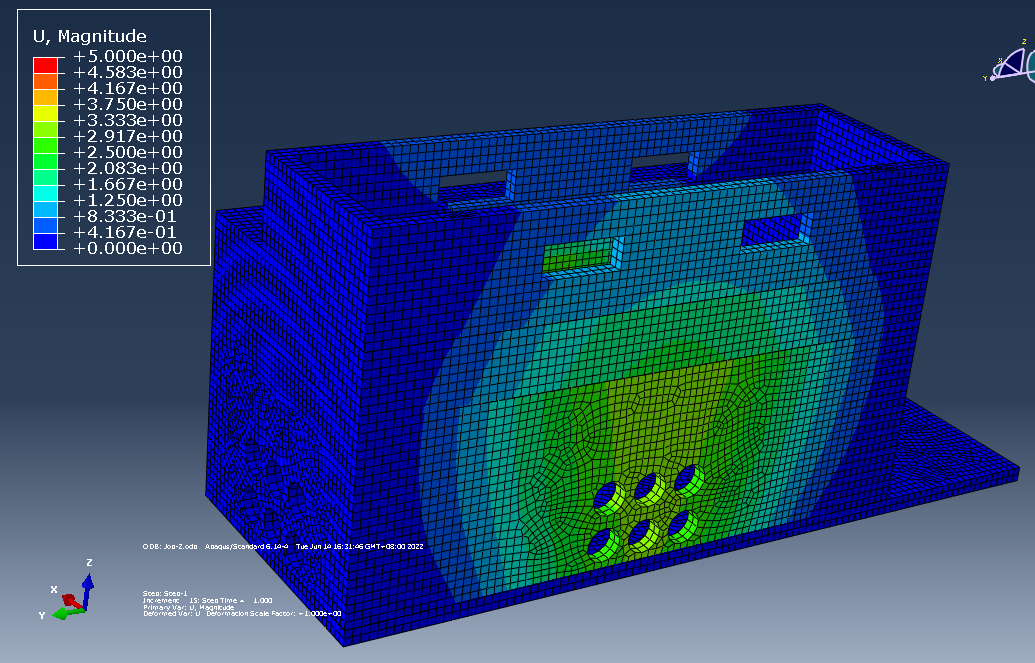

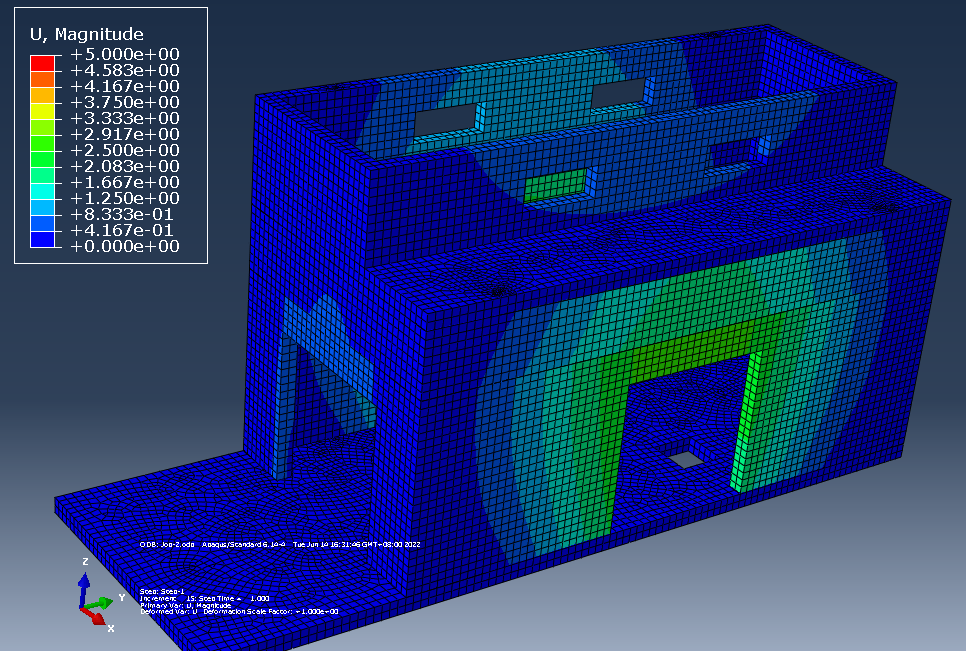

5. 变形云图：

图（1）

图（2）

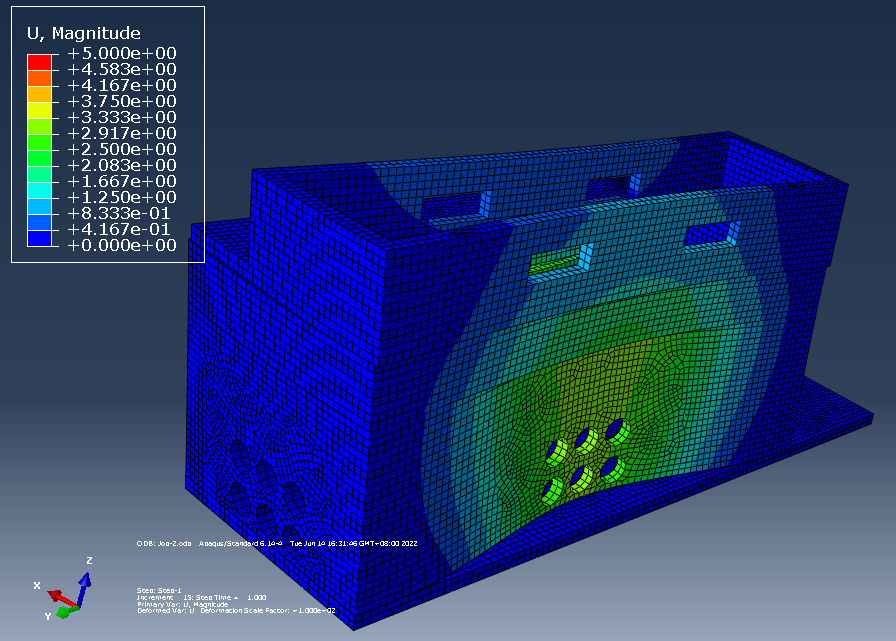

图（3）变形放大100效果图

图（4）变形放大100效果图

变形主要在长边的跨中。

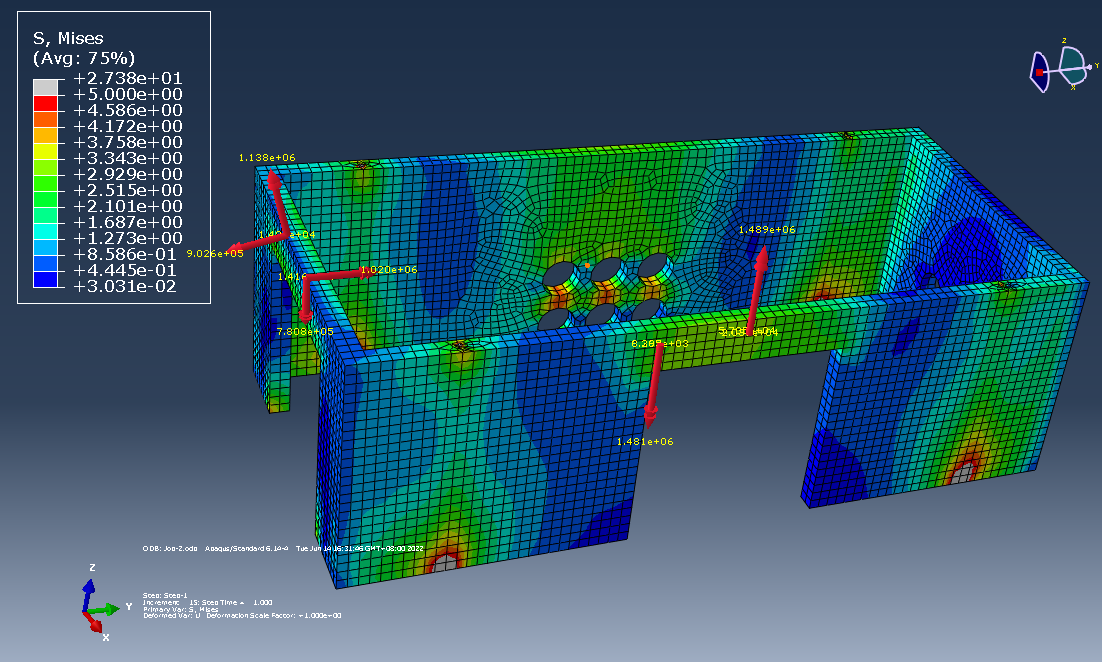

6. 提取主要截面的内力和弯矩：

图（1）三向内力

图（2）三向内力
